NetDebugX — Qt 原生重构
本机网络与串口调试台。从 Electron 重写为 Qt 三层壳（NetDebugX.exe → NetDebugXUI.dll → NetDebugXCore.dll），Core 零 Qt、纯 C ABI v8，支持 TCP/UDP/组播/串口、HTTP 客户与本机服务端、WebSocket 与数据模板。
本机 网络 / 串口 调试台。从 Electron 重写为 Qt 三层壳（
NetDebugX.exe → NetDebugXUI.dll → NetDebugXCore.dll），Core 零 Qt、纯 C ABI v8。Electron 首发见 《功能介绍（Electron）》。
一、软件概览
NetDebugX 面向嵌入式、IoT 与协议联调：建会话、连上设备、收发观察、套模板、留日志，一条链路在本机做完。会话、模板与日志只写 netdebugx.db，不上传云端。
Qt 版产品边界比 Electron 首发更完整：
- 多协议并行：TCP 客户端 / 服务端、UDP、组播、串口，各模块可多会话
- HTTP 双模式：同一页切客户端请求与本机监听；按路由模拟应答，方便对打
- WebSocket：
ws/wss长连接，文本或 JSON 帧 - 数据模板：
{TIME}{SEQ}{CRC16:modbus}等变量宏，导入导出 JSON 包
首版不做通用 MQTT 客户端、抓包 / 协议逆向、云同步与账号体系。仅 Windows 桌面。

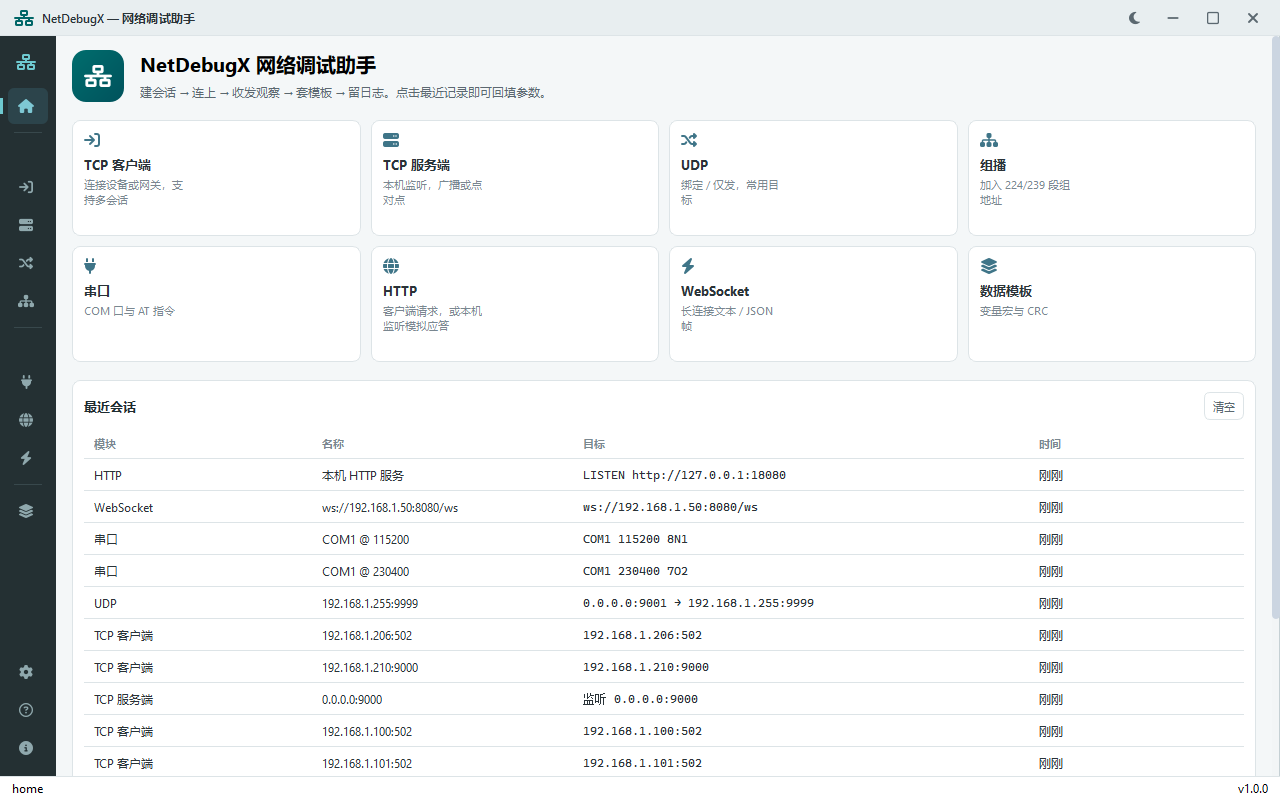

主页：八个模块入口，最近会话一键回填
二、主要功能
2.1 主页与侧栏
无边框窗口。侧栏默认收起为图标轨，悬停展开中文标签。底栏显示当前页与版本。
| 区域 | 说明 |
|---|---|
| 标题栏 | 品名、深浅色切换、最小 / 最大 / 关闭 |
| 侧栏 | 主页、网络四协议、扩展（串口 / HTTP / WebSocket）、模板、设置 / 帮助 / 关于 |
| 主页卡片 | 点卡片进入对应模块 |
| 最近会话 | 模块、名称、目标、时间；点一行回填参数 |
2.2 流式工作台（TCP / UDP / 组播 / 串口）
这四个模块共用同一套工作台：左侧连参数与快捷指令，右侧日志 + 发送框。

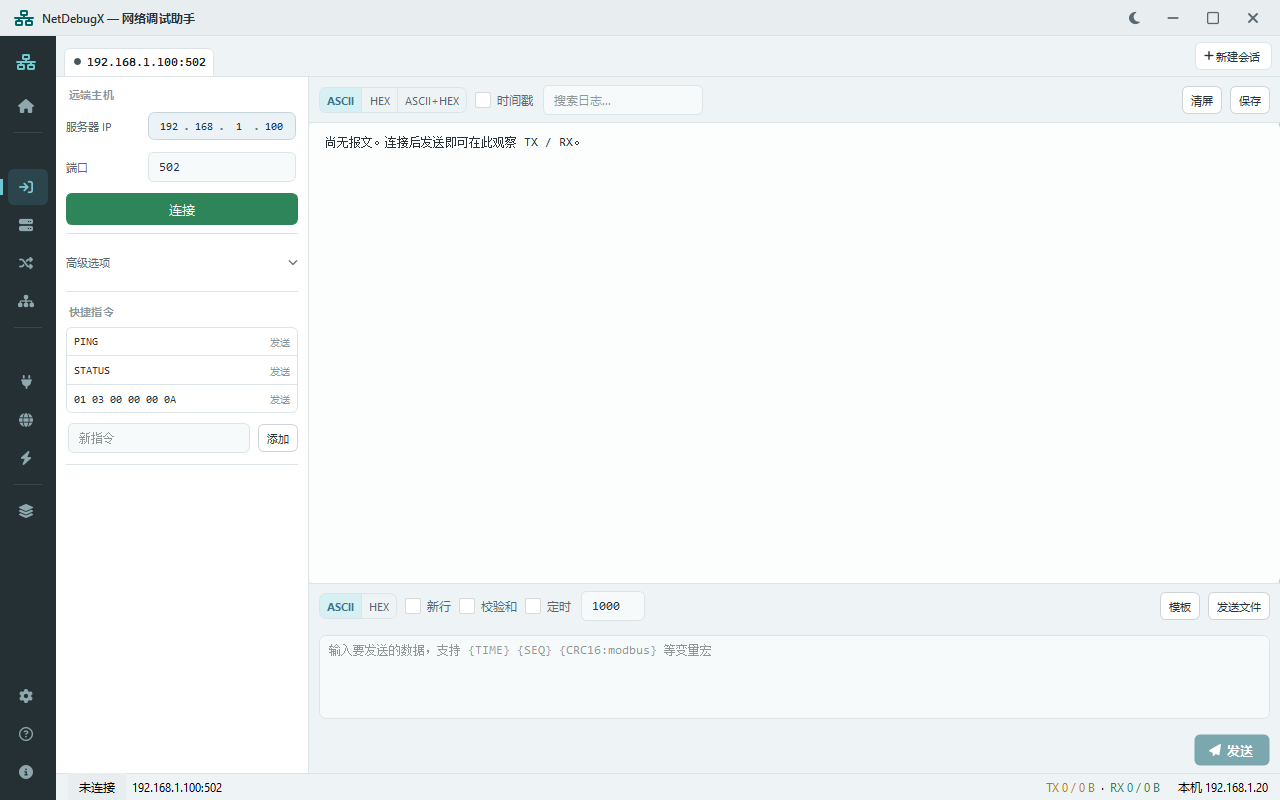

TCP 客户端：远端 IP/端口、快捷指令、ASCII/HEX 日志与变量宏发送
共同能力：
- 多会话：顶栏 Tab +「新建会话」，互不影响
- 日志：ASCII / HEX / 双栏，时间戳、搜索、清屏、保存
- 发送：ASCII/HEX、换行、校验和、定时、插模板、发文件
- 变量宏：发送区支持
{TIME}{SEQ}{CRC16:modbus}等
各协议差异：
| 模块 | 连上之后 |
|---|---|
| TCP 客户端 | 填服务器 IP/端口，可绑定本机端口、超时、KeepAlive |
| TCP 服务端 | 本机监听，客户端列表，点对点或广播，可自动回复 |
| UDP | 绑定占端口可收，或仅发不占固定端口 |
| 组播 | 加入 224/239 段，管理多个组地址 |
| 串口 | COM、波特率、数据位 / 停止位 / 校验，快捷 AT 指令 |

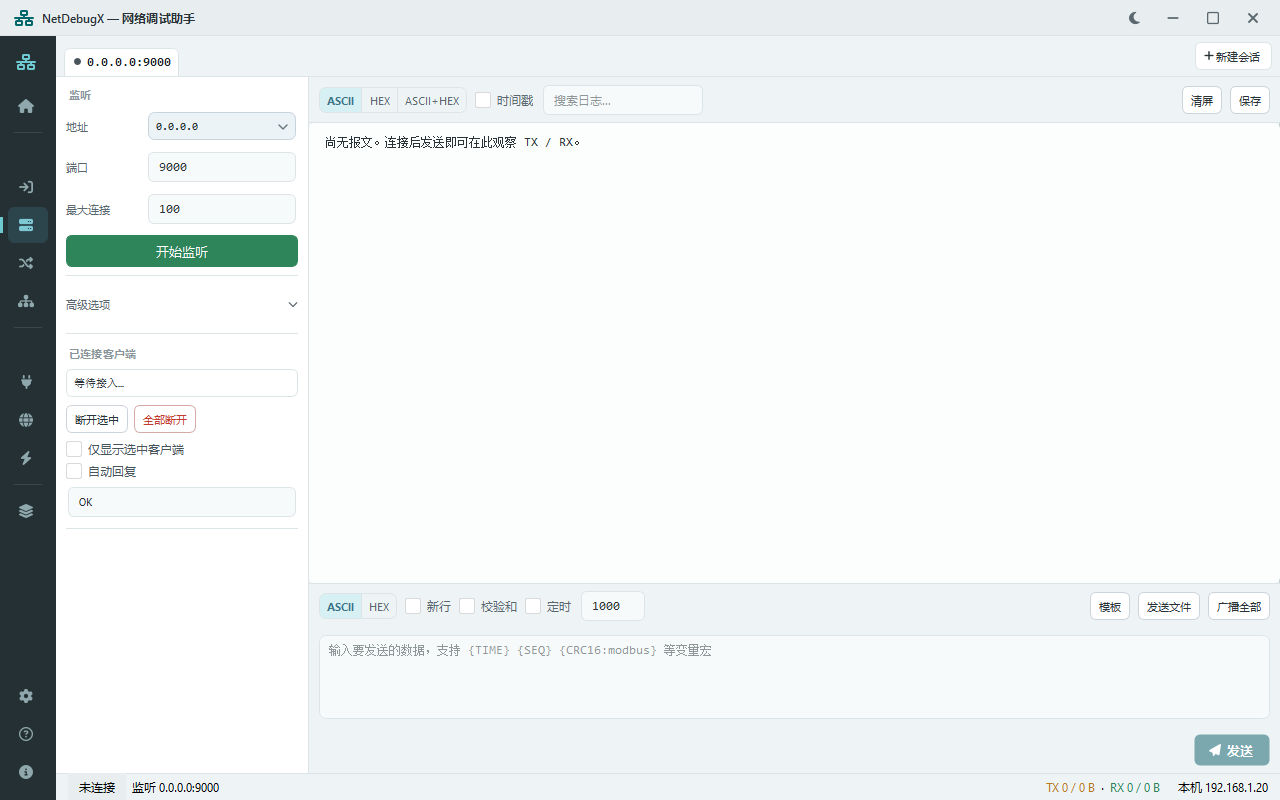

TCP 服务端：监听地址、已连接客户端、广播发送

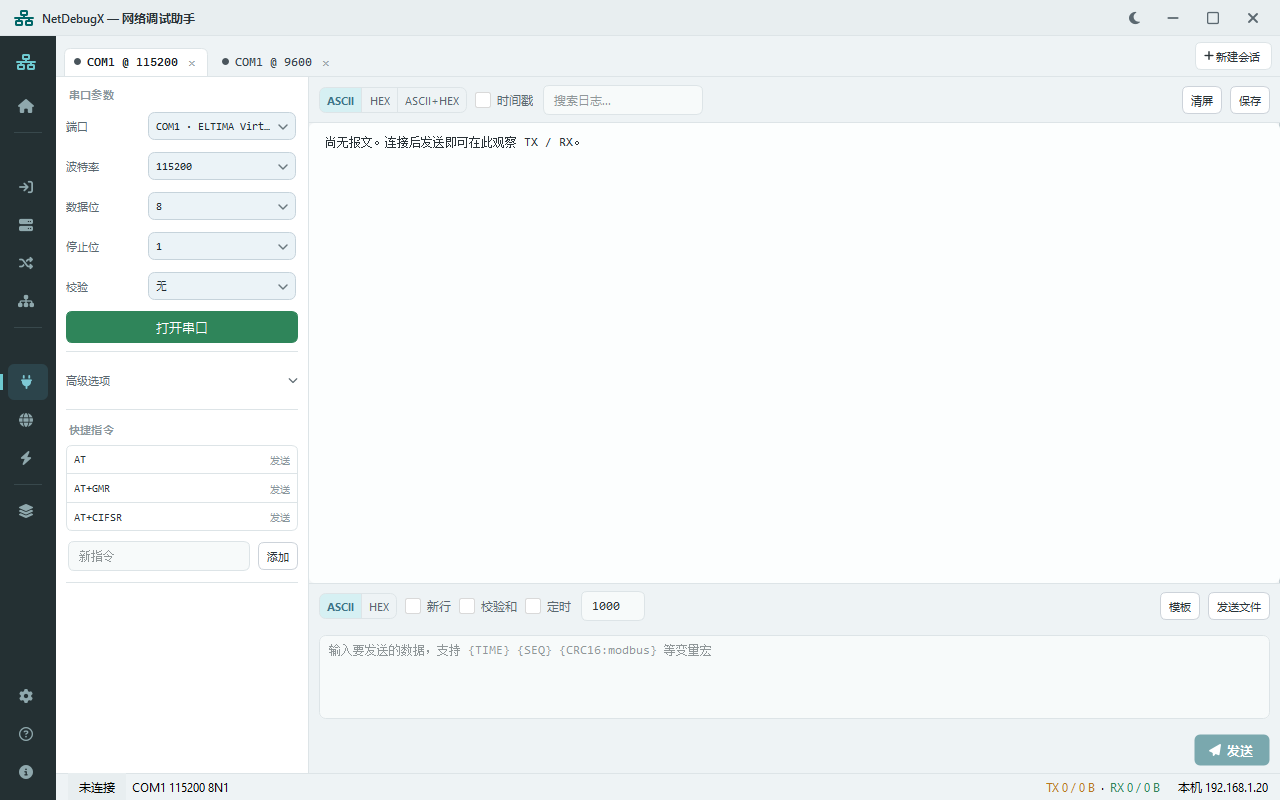

串口：COM 参数与 AT 快捷指令，日志与网络模块同一套
2.3 HTTP 客户端与本机服务端
同一页顶部 客户端 | 服务端 分段切换。切换只翻已有页面，不再拆掉重建。

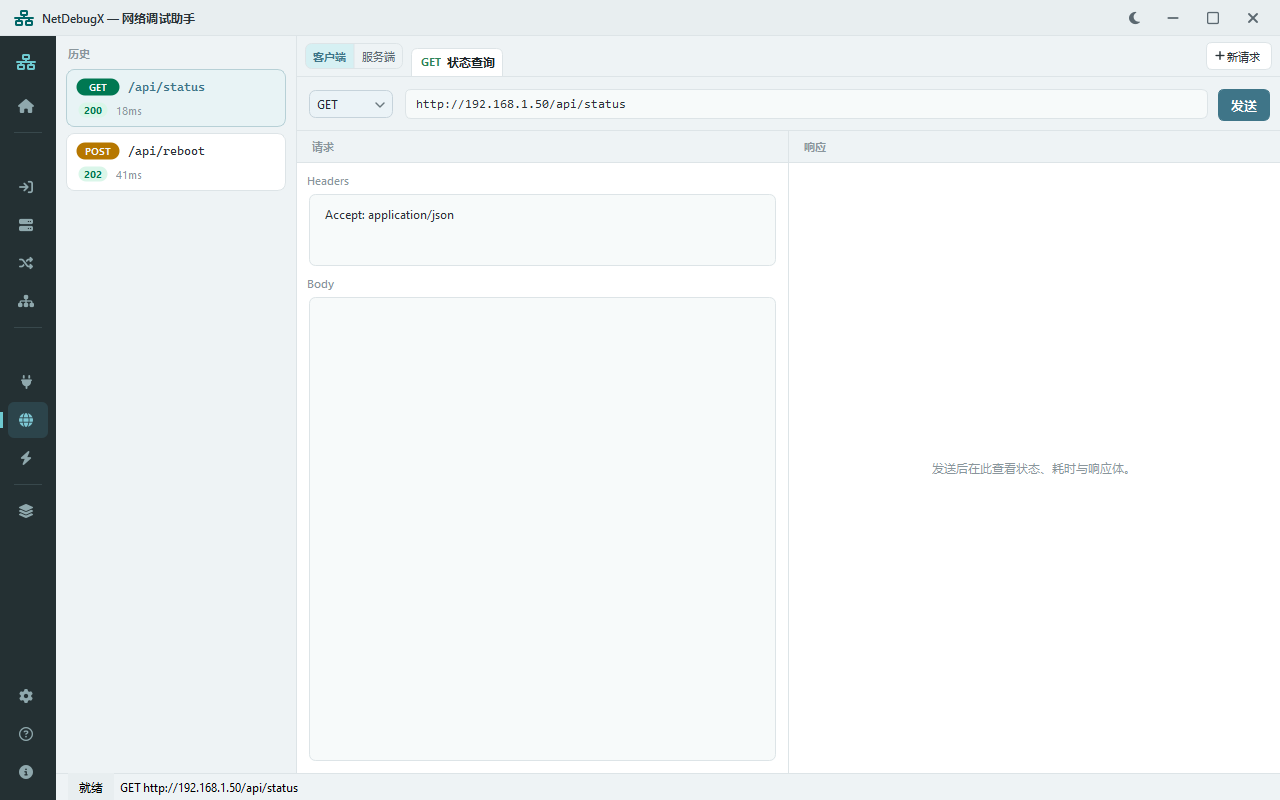

客户端：方法、URL、头与体；左侧历史带状态码与耗时
客户端发出真实请求（Core 走 sdtech_http_client / libcurl）。结果用消息对话框提示，不用右上角 toast。

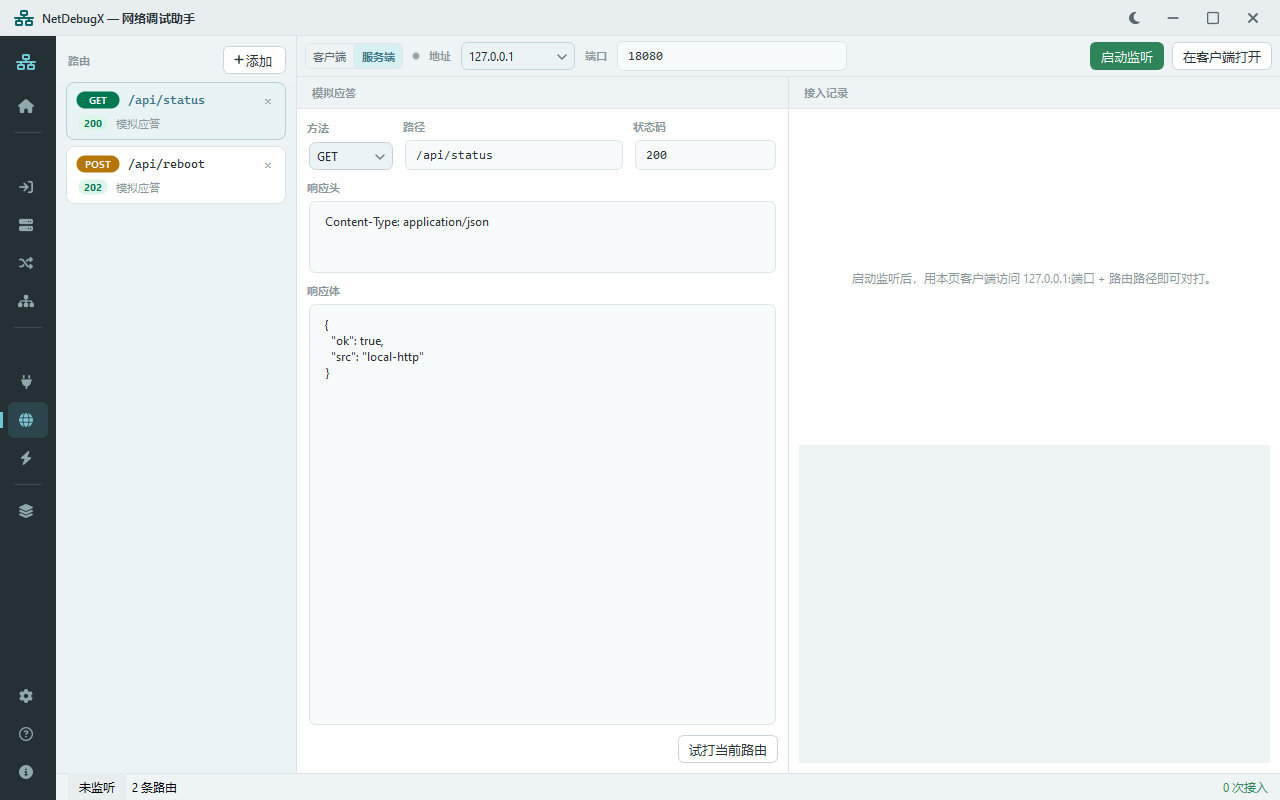

服务端：地址/端口、路由列表、模拟应答、接入记录
服务端能力：
- 本机监听（默认
127.0.0.1:18080），Winsock HTTP/1.1，不另引库 - 按方法 + 路径匹配路由，返回配置的状态码、头、体；未匹配 404
- 「试打当前路由」走本页客户端打本机
- 「在客户端打开」把当前路由填进客户端 URL
- 启动 / 停止 / 端口错误用与设置页同一套单按钮对话框
2.4 WebSocket
独立页，Core 用 prebuilt libwebsockets 走真通道（ABI 仍为 v8）。

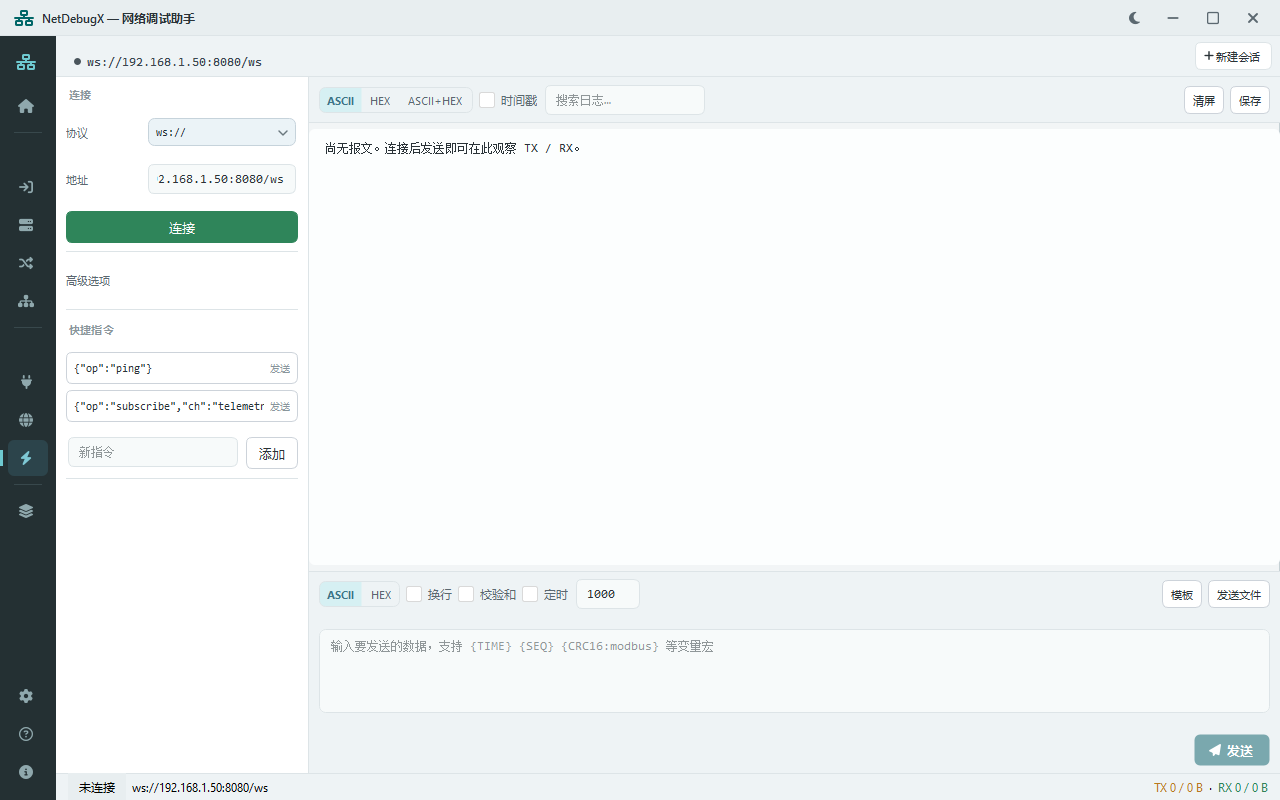

ws:// / wss://、快捷 JSON 指令、与流式页相同的日志和发送框
2.5 数据模板
左侧模板列表（筛选、导入、导出），中间编辑名称 / 格式 / 正文，右侧实时预览。点宏按钮插入 {TIME} {DATE} {TIMESTAMP} {SEQ} {LEN} {RANDOM:n} {CRC16:modbus} {CHECKSUM}。Modbus 模板可在预览里看到 Core 算出的 CRC。

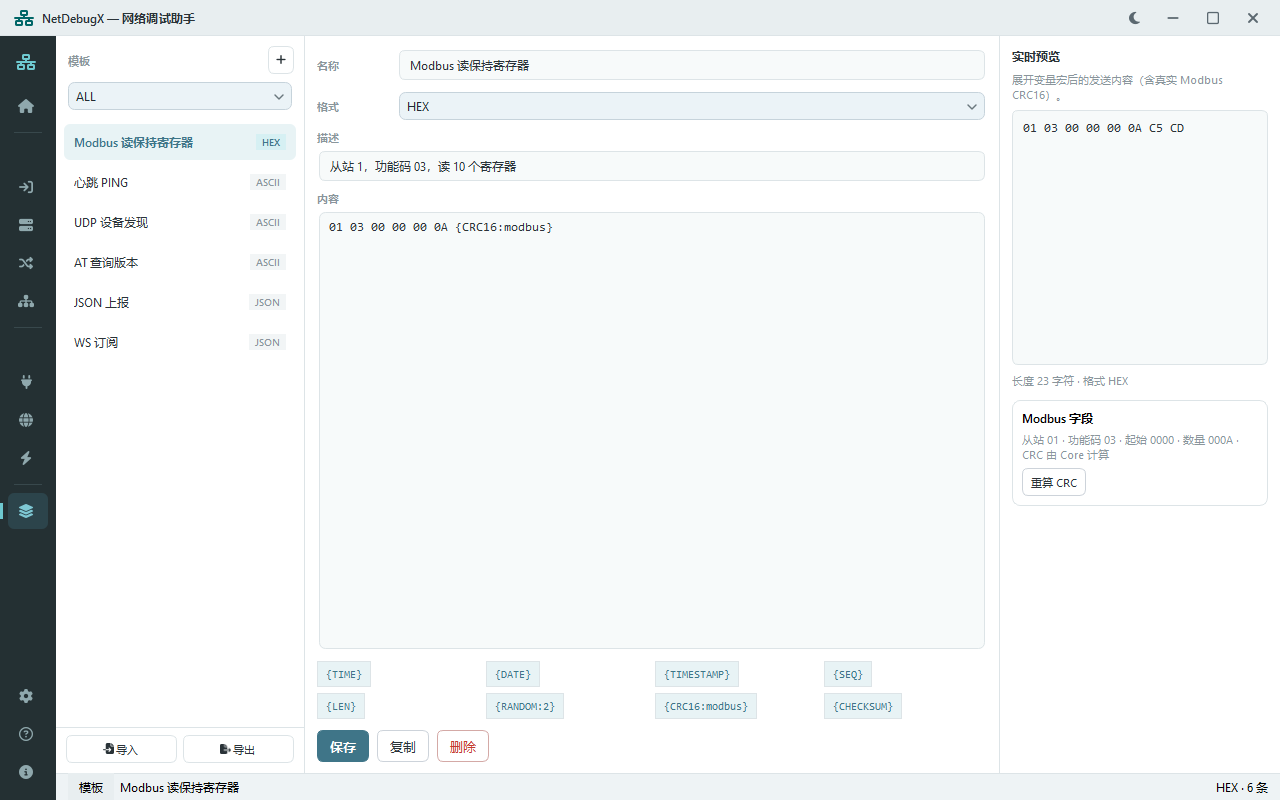

HEX 模板正文带 {CRC16:modbus}，右侧预览已展开为真实字节
流式页发送区的「模板」按钮从这里取条目插入。
2.6 设置、帮助、关于
- 设置：显示、格式、发送、网络、串口、日志；保存后弹出「设置已保存」对话框
- 帮助：快速上手、协议表、宏表、本版不做
- 关于：产品边界说明（本机调试台，不做 MQTT / 抓包 / 云同步）
三、使用流程示例
示例 1：连设备发 Modbus
- 主页点「TCP 客户端」，或从最近会话回填
- 填设备 IP 与端口（如
192.168.1.100:502），连接 - 发送区切 HEX，插入模板「Modbus 读保持寄存器」，或手写
01 03 00 00 00 0A {CRC16:modbus} - 日志里看 TX / RX
示例 2：HTTP 本机对打
- 打开 HTTP → 服务端，确认路由（如
GET /api/status） - 点「启动监听」，对话框确认
http://127.0.0.1:18080 - 「在客户端打开」或手改 URL 为
http://127.0.0.1:18080/api/status - 发送；服务端「接入记录」出现一笔，客户端看到模拟 JSON
示例 3：串口 AT
- 打开串口，选 COM 与 115200
- 打开串口后，快捷指令发
AT/AT+GMR - 需要组包时从模板插入，或直接写宏
四、从 Electron 到 Qt
| 维度 | Electron 首发 | Qt 重构 |
|---|---|---|
| UI | Chromium + 前端 | Qt Widgets + QSS，ProtoType/ 先行 |
| 运行时 | 单一包 + Koffi 调 DLL | 壳只 QLibrary 加载 Ui，Ui 不链 Core 导入库 |
| 协议 | TCP / UDP / 组播 | 加上串口、HTTP 客户/本机服务端、WebSocket |
| 提示 | 多为 toast | HTTP 等改为消息对话框（与设置页同一套） |
| 数据 | 本机存储 | 仍是本机 netdebugx.db，明确不做云同步 |
| 首发平台 | 宣称跨平台 | 仅 Windows 桌面 |
产品叙事从「Electron 网络助手」收到「本机调试台，通道在零 Qt 的 Core 里」。
五、工程架构
NetDebugX.exe → NetDebugXUI.dll → NetDebugXCore.dll
(loader) (Host run) (零 Qt / C ABI v8)
└──────── → Upgrade.dll（仅壳加载）
三条硬边界：
- 壳不链接任何插件导入库，只认中性 Host ABI（
sdtech_qt_ui_host_run） - Ui 只做窗口、页面与主题；经
CoreClient调 Core - Core 禁止 Qt；sqlite、套接字、HTTP 客户端、WebSocket、串口都在这里
Ui ↔ Core 是 C 函数表：create / destroy / kv_* / session_open / session_close / session_send / 事件回调 / http_request。会话用 protocol 字符串区分，例如 tcp-client、http-server、websocket。
HTTP 本机服务端：session_open(..., "http-server", {host, port, routes})，热更新路由走 session_send；事件 listening / request / error / disconnected。实现是 Winsock HTTP/1.1，不升 ABI（仍为 v8）。
落盘大致是：
| 位置 | 内容 |
|---|---|
netdebugx.db |
Core 内 KV（偏好、最近会话、模板） |
Function/prebuilt |
Qt 依赖以外的本树预编译库 |
依赖只认本树 Function/prebuilt。CMake 不写工作目录外盘符，不在本树编 SDK、不跑 vcpkg。
六、技术栈与构建
| 项 | 说明 |
|---|---|
| 语言 | C++20 |
| UI | Qt 6 Widgets（sdtech::ui / Temple UiKit） |
| 构建 | CMake 3.21+，MSVC 2022 x64，源码树内生成 Function/NetDebugX.sln |
| Core | sqlite3、sdtech_net、libcurl、libwebsockets、Winsock |
| 测试 | GTest（Core）+ Qt Test（页面 offscreen） |
在 Function 目录配置并编译，产出在 Function/bin/。链 DLL 前若 NetDebugX.exe 仍在跑，先结束进程，否则 MSVC 会 LNK1168。
七、下载
| 版本 | 说明 | 下载链接 |
|---|---|---|
| 绿色版 | 解压即用 | 待补充 |
| 安装版 | 一键安装 | 待补充 |
| 源码包 | Qt 工程源码 | 待补充 |
解压密码：1150。此处不放 Electron 旧包。
八、系统要求
- 操作系统：Windows 10 及以上（64 位）
- 运行环境：发布包带 Qt 运行时，无需另装 Electron 或 Node
- 可选：联调目标设备、本机虚拟串口、可访问的 HTTP / WS 服务
九、结语
NetDebugX 适合板端协议联调、本机模拟一个 HTTP 服务给客户端对打、以及串口 AT / Modbus 收发。Qt 版把原型主路径做成可测的原生界面，并把通道关在零 Qt 的 Core 里。若有功能建议，欢迎反馈。
Electron 首发说明仍见 《功能介绍（Electron）》。
