OccupyFinder — 原理与实现详解
从 IP Helper API、Restart Manager 到 Electron + C++ DLL 架构，说明 OccupyFinder 如何在本机查询端口占用与文件锁，以及结束进程的能力边界。
本文面向对技术原理感兴趣的同学和读者，尽量用真实、可验证的方式解释：Windows 如何记录「谁占了哪个端口、谁锁了哪个文件」；OccupyFinder 调用了哪些系统 API；界面上的「结束进程」究竟做了什么；又有哪些场景查不全或杀不掉。若您只想了解如何使用，请先阅读 《功能介绍》。
阅读导航
| 章节 | 内容 |
|---|---|
| 一、从两个报错说起 | 端口占用与文件被锁背后是什么 |
| 二、Windows 网络与进程基础 | 连接表、PID、权限 |
| 三、和 netstat / Handle 的区别 | 本工具在做什么 |
| 四、整体架构 | Electron + C++ DLL |
| 五、端口占用查询 | IP Helper API 全流程 |
| 六、文件占用查询 | Restart Manager 全流程 |
| 七、结束进程与资源释放 | TerminateProcess 与边界 |
| 八、JSON 契约与界面层 | C ABI → React 表格 |
| 九、权限与完整性级别 | 为何非管理员会 <access denied> |
| 十、真实场景走查 | 开发端口、日志文件、系统服务 |
| 十一、能力边界 FAQ | 能做什么、不能做什么 |
| 附录 A | API 与错误码对照 |
一、从两个报错说起
1.1 「端口已被占用」
开发时常见：
Error: listen EADDRINUSE: address already in use :::8080
含义是：本机已有一个（或多个）套接字绑定了 8080。操作系统维护一张「当前 TCP/UDP 连接与监听表」，每条记录带有本地地址、端口、协议、连接状态，以及所属进程 PID。
OccupyFinder 的端口页，就是把这张表按您输入的端口号（或「留空列出全部监听」）筛出来，再补上进程名、路径、用户名，方便定位是谁在听。
1.2 「文件正在使用，无法删除」
删除或覆盖文件时，若其他进程仍打开着该文件的句柄（handle），资源管理器会提示「文件正在使用」。
Windows 从 Vista 起提供 Restart Manager（重启管理器） API：安装程序在更新被占用的 DLL/EXE 前，可先问系统「哪些进程正在使用这些文件」，必要时提示用户关闭。OccupyFinder 借用同一套机制做只读枚举——列出持有该路径相关资源的进程。
1.3 「清理」在本工具里指什么
需要先说清楚：OccupyFinder 不会单独「释放端口」或「解锁文件句柄」。
| 用户操作 | 实际发生的事 |
|---|---|
| 端口页点「结束进程」 | 对占用该端口的进程调用 TerminateProcess，进程退出后内核回收其全部套接字 |
| 文件页点「结束进程」 | 对持有文件句柄的进程同样调用 TerminateProcess，句柄随进程销毁而关闭 |
这是粗暴但常见的排障手段：适合您确认可以关掉的 node.exe、临时日志查看器等；不适合不经确认就结束 sqlservr.exe、System 等关键服务。
二、Windows 网络与进程基础（科普）
2.1 套接字、监听与连接
| 概念 | 说明 |
|---|---|
| bind / listen | 服务进程在端口上「占位」，等待连接；TCP 状态常为 LISTEN |
| ESTABLISHED | 已建立的 TCP 连接；也占用本地端口，但语义与「端口被服务监听」不同 |
| UDP | 无连接状态；只要 socket 绑定了端口，表中就会出现对应条目 |
OccupyFinder 在 port = 0（列出全部） 时：
- TCP：只保留
LISTEN状态（dwState == 2），相当于「当前谁在监听」； - UDP：保留所有绑定端口的条目（UDP 表无 LISTEN 概念，状态显示为
—）。
指定具体端口号时，TCP/UDP 不过滤 LISTEN，该端口上的全部条目都会返回（含已建立连接）。
2.2 PID：从端口到进程
内核为每个进程分配 PID（Process ID）。IP Helper API 扩展 TCP/UDP 表的关键字段是 dwOwningPid——「这条连接/监听归谁管」。
知道 PID 之后，还可以：
OpenProcess+QueryFullProcessImageNameW→ 可执行文件路径；OpenProcessToken+LookupAccountSidW→ 运行账户（如NT AUTHORITY\SYSTEM）。
若当前用户权限不足，OpenProcess 失败，界面会显示 <access denied>，但 PID 与端口信息通常仍可见（来自内核表，不依赖打开目标进程）。
2.3 Restart Manager 与文件句柄
文件占用查询不遍历全盘句柄表（那是 Sysinternals Handle 的做法），而是：
- 确认路径存在；
- 创建 RM 会话，把该路径注册为「待检查资源」；
RmGetList返回正在使用该资源的进程列表及应用类型（服务、资源管理器、普通窗口等）。
空闲文件返回 空数组 []，与「路径不存在」区分开（后者返回 E_NOT_FOUND）。
三、和 netstat / Handle 的区别
| 工具 | 数据来源 | OccupyFinder 的差异 |
|---|---|---|
netstat -ano |
同源的 IP Helper 表 | 已解析 PID→进程名/路径/用户；图形筛选协议与常用端口 |
| 任务管理器 | 按进程看资源 | 难以「从端口 5173 反查进程」 |
| Handle.exe | 对象管理器句柄 | 命令行、偏文件；OccupyFinder 用 Restart Manager + 图形界面，并合并端口查询 |
| TCPView | 类似扩展表 | 功能接近；OccupyFinder 是轻量自研壳 + 文件占用 |
结论：端口侧与 netstat/TCPView 同源；文件侧与安装程序更新前用的 Restart Manager 同源。OccupyFinder 的价值在于合并场景、友好展示、本机一体化，而非发明新的内核钩子。
四、整体架构：界面与 C++ 引擎如何配合
工具分三层：React 界面、Electron 主进程、C++ 查询引擎（backend.dll）。
flowchart TB
User[用户在 PortPage / FilePage 点查询或结束进程]
UI[Electron Renderer React]
Main[Electron 主进程]
DLL[C++ sdtech_occupyfinder.dll]
Kernel[Windows IP Helper / Restart Manager / Process API]
User --> UI
UI -->|IPC: of:queryPort / of:queryFile / of:terminateProcess| Main
Main -->|koffi 调用 C ABI| DLL
DLL -->|GetExtendedTcpTable RmGetList TerminateProcess| Kernel
DLL -->|JSON 字符串| Main
Main --> UI
4.1 为什么查询放在主进程？
Renderer 进程沙箱化，不宜直接加载原生 DLL。主进程：
- 启动时用 koffi 加载
backend.dll，绑定sdtech_occupyfinder_query_port等导出函数； - 通过
ipcMain.handle('of:queryPort', …)暴露给 Preload； - 查询结果以 JSON 解析后返回 Renderer。
4.2 为什么用 C++ 动态库？
- 端口表、Restart Manager、进程信息都要调用 Win32 官方 API；
- C++ 与现有 SDTech 客户端工程（
sdtech_json、日志、错误码）一致； - DLL 可被 GTest 直接链接做回归（
npm run test:backend，26 项）。
4.3 C ABI 表面
对外稳定接口定义在 sdtech_occupyfinder_c.h：
| 函数 | 作用 |
|---|---|
sdtech_occupyfinder_init / cleanup |
库生命周期 |
sdtech_occupyfinder_query_port |
端口查询，port=0 列出全部监听/绑定 |
sdtech_occupyfinder_query_file |
文件占用查询 |
sdtech_occupyfinder_terminate_process |
结束进程 |
sdtech_occupyfinder_free_string |
释放 JSON 输出缓冲区 |
protocol_filter 取值："all" | "TCP" | "UDP"。
端口页：port=0 时枚举 TCP LISTEN 与 UDP 绑定，并按端口号排序
五、端口占用查询
实现位于 PortQueryManager::queryPortJson（PortQueryManager.cpp）。
5.1 调用链概览
sequenceDiagram
participant UI as PortPage
participant Main as Electron 主进程
participant DLL as PortQueryManager
participant IPH as iphlpapi.dll
participant PI as ProcessInfo
UI->>Main: queryPort(port, protocol)
Main->>DLL: sdtech_occupyfinder_query_port
alt 包含 TCP
DLL->>IPH: GetExtendedTcpTable IPv4/IPv6
IPH-->>DLL: MIB_TCPTABLE_OWNER_PID 行
end
alt 包含 UDP
DLL->>IPH: GetExtendedUdpTable IPv4/IPv6
IPH-->>DLL: MIB_UDPTABLE_OWNER_PID 行
end
loop 每一行
DLL->>PI: resolveProcessDetails(pid)
PI-->>DLL: processName path user
end
DLL-->>Main: JSON 数组
Main-->>UI: PortOccupant[]
5.2 GetExtendedTcpTable：两步分配
与许多 Win32「先问大小、再分配」API 相同：
- 传
nullptr缓冲区 → 返回ERROR_INSUFFICIENT_BUFFER，得到所需size； - 分配
std::vector<BYTE>，再次调用 → 得到MIB_TCPTABLE_OWNER_PID或 IPv6 的MIB_TCP6TABLE_OWNER_PID。
使用的表类型：TCP_TABLE_OWNER_PID_ALL——包含连接状态与 Owning PID。
核心过滤逻辑（简化）：
// listAllListening = (port == 0)
if (listenOnly && row.dwState != 2) continue; // 2 = MIB_TCP_STATE_LISTEN
const uint16_t localPort = ntohs(row.dwLocalPort);
if (targetPort != 0 && localPort != targetPort) continue;
5.3 GetExtendedUdpTable
UDP 表类型为 UDP_TABLE_OWNER_PID。无 LISTEN 状态，故：
port == 0：返回所有 UDP 绑定；- 指定端口：按本地端口过滤。
5.4 地址格式化
- IPv4：
InetNtopA+"%s:%u"→ 如0.0.0.0:8080； - IPv6：
[%s]:%u→ 如[::]:53。
TCP 状态映射为可读字符串（LISTEN、ESTABLISHED 等）。
5.5 排序与进程详情缓存
port == 0 时，结果按端口号升序，同端口再按协议、地址字符串排序。
同一 PID 可能对应多行（多地址族、多连接），ProcessInfo 用 unordered_map 缓存 resolveProcessDetails(pid)，避免重复 OpenProcess。
5.6 JSON 行字段
| 字段 | 含义 |
|---|---|
protocol |
"TCP" / "UDP" |
localAddress |
本地地址:端口 |
state |
TCP 状态；UDP 为 "—" |
pid |
所属进程 ID |
processName |
可执行文件名；无权限时为 <access denied> |
processPath |
完整路径 |
user |
可选，运行账户 |
六、文件占用查询
实现位于 FileQueryManager::queryFileJson（FileQueryManager.cpp）。
6.1 Restart Manager 会话
flowchart TD
Start[queryFileJson path] --> Exists{GetFileAttributesW 存在?}
Exists -->|否| NotFound[E_NOT_FOUND]
Exists -->|是| Session[RmStartSession]
Session --> Register[RmRegisterResources 注册路径]
Register --> Size[RmGetList 第一次: 取 procInfoNeeded]
Size --> List[RmGetList 第二次: 填充 RM_PROCESS_INFO]
List --> End[RmEndSession]
End --> JSON[组装 JSON + resolveProcessDetails]
步骤说明：
| 步骤 | API | 说明 |
|---|---|---|
| 1 | GetFileAttributesW |
路径必须存在；不存在直接 E_NOT_FOUND |
| 2 | RmStartSession |
创建 RM 会话，获得 sessionKey |
| 3 | RmRegisterResources |
注册 1 个文件/目录路径（UTF-16） |
| 4 | RmGetList（两次） |
第一次 nullptr 缓冲区得所需数量；第二次填入 RM_PROCESS_INFO 数组 |
| 5 | RmEndSession |
关闭会话 |
6.2 占用类型 lockKind
根据 RM_PROCESS_INFO.ApplicationType 映射为中文标签：
| RM 类型 | 界面 lockKind |
|---|---|
RmService |
服务 |
RmExplorer |
资源管理器 |
RmMainWindow / RmOtherWindow |
应用程序 / 窗口 |
RmCritical |
关键进程 |
| 其他 | 占用 |
6.3 路径限制与已知边界
- 拒绝含
?、*的路径字符（E_INVALID_ARG）； - 应对「具体文件路径」查询；纯目录路径在部分环境下
RmGetList sizing可能失败（工程内 GTest 对目录场景改为「目录内文件」验证）； - 无占用时返回
[]，前端显示绿色空态：「未发现占用进程，可尝试删除该文件」。

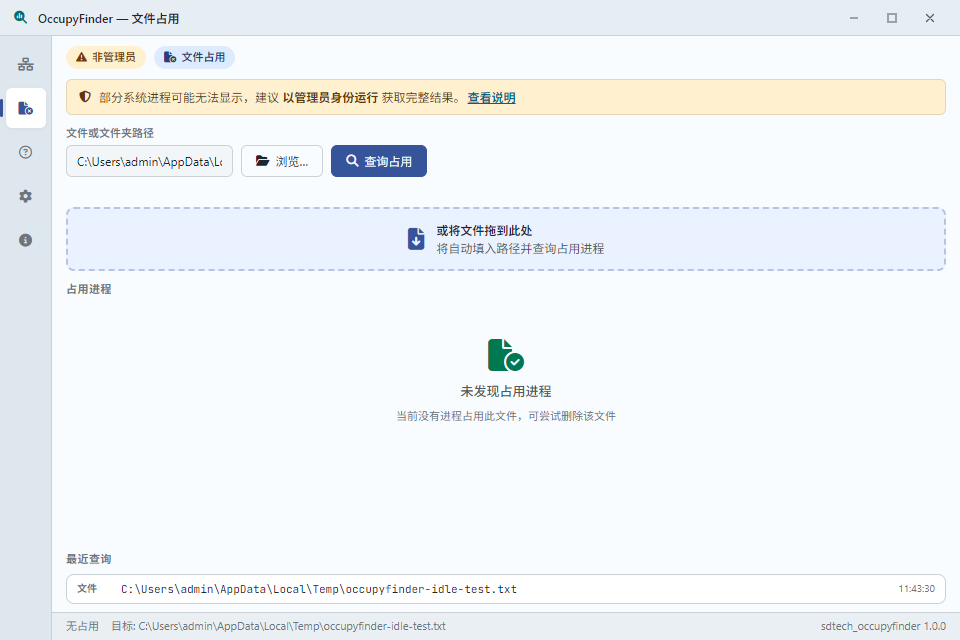

文件页：对临时测试文件查询，无进程占用时的空态
6.4 与 Handle 的对比
| 维度 | Restart Manager | Handle.exe |
|---|---|---|
| 入口 | 给定路径，问「谁妨碍我更新/使用它」 | 枚举进程或全局句柄，再过滤 |
| 权限 | 受 UAC 影响，系统进程可能不全 | 需管理员才较完整 |
| 适用 | 安装程序、OccupyFinder 文件页 | 深度调试 |
七、结束进程（「清理」）
实现位于 terminateProcessByPid（ProcessTerminator.cpp）。这是 OccupyFinder 唯一的「释放资源」手段。
7.1 调用流程
sequenceDiagram
participant UI as PortPage / FilePage
participant Main as 主进程
participant DLL as ProcessTerminator
participant OS as Windows 内核
UI->>UI: ConfirmModal 用户确认
UI->>Main: terminateProcess(pid)
Main->>DLL: sdtech_occupyfinder_terminate_process
DLL->>DLL: 保护 PID 4 / 自身 / 非法值
DLL->>OS: OpenProcess PROCESS_TERMINATE
DLL->>OS: TerminateProcess(exitCode=1)
OS-->>DLL: 成功或 ACCESS_DENIED
UI->>UI: 刷新查询
7.2 保护规则
| 条件 | 返回 |
|---|---|
pid <= 0 |
E_PROTECTED |
pid == 4（System） |
E_PROTECTED |
| 等于当前进程 PID | E_PROTECTED |
OpenProcess 失败 |
E_ACCESS_DENIED |
TerminateProcess 失败 |
E_ACCESS_DENIED |
没有「只关闭某个 socket」或「只释放某个句柄」的 API 封装——那是驱动级或调试器级能力，超出本工具范围。
7.3 结束后的效果
| 场景 | 预期 |
|---|---|
| 开发服务器占 5173 | 进程退出 → 端口释放 → 可重新 npm run dev |
| 记事本打开日志 | 进程退出 → 句柄关闭 → 可删除文件 |
| 系统服务占 443 | 往往 E_ACCESS_DENIED 或杀后服务自动重启；不应随意结束 |
前端在成功后调用 runQuery() 自动刷新列表，确认占用是否消失。
八、JSON 契约与界面层
8.1 主进程 → Renderer
Preload 暴露 window.occupyFinderAPI.queryPort / queryFile / terminateProcess。Renderer 的 queryService.ts 只做错误码映射与类型包装。
8.2 错误码
| 码 | 常量 | 界面典型文案 |
|---|---|---|
0 |
OK |
成功 |
-1 |
E_INVALID_ARG |
参数无效 |
-2 |
E_NOT_FOUND |
路径不存在 |
-10 |
E_ACCESS_DENIED |
权限不足 / 终止失败 |
-11 |
E_PROTECTED |
无法终止该系统进程 |
-99 |
E_INTERNAL |
内部错误 |
8.3 内存管理
DLL 通过 copy_string 分配 JSON 字符串；主进程 koffi 读取后调用 sdtech_occupyfinder_free_string 释放，避免泄漏。
8.4 管理员提示
主进程 of:isElevated 通过 net session 是否成功粗测是否提升权限；非管理员时 PortPage/FilePage 显示黄条，与 <access denied> 占位符呼应。
九、权限与完整性级别
9.1 为何能看到 PID 却看不到进程名？
IP Helper 与 Restart Manager 返回的 PID 来自内核/系统服务，一般不需要打开目标进程。
而 QueryFullProcessImageNameW 需要 OpenProcess(PROCESS_QUERY_LIMITED_INFORMATION)。目标若为高完整性（如 SYSTEM 服务），普通用户进程会被 UIPI 拒绝 → processName / processPath 显示 <access denied>。
9.2 为何终止失败？
OpenProcess(PROCESS_TERMINATE) 同样受完整性级别与 DACL 约束。保护进程、关键系统服务、其他用户的进程，常返回 E_ACCESS_DENIED。
9.3 建议
- 排查本机开发端口、用户目录下文件：普通用户 往往足够；
- 排查系统监听、服务占用：以管理员身份运行 OccupyFinder，与目标进程同级权限。
十、真实场景走查
10.1 Vite 5173 被占用
query_port(5173, "all")→ 返回 TCPLISTEN行，pid指向node.exe；- 确认无重要工作后
terminate_process(pid)； - 再次查询 → 空列表或
EADDRINUSE消失。

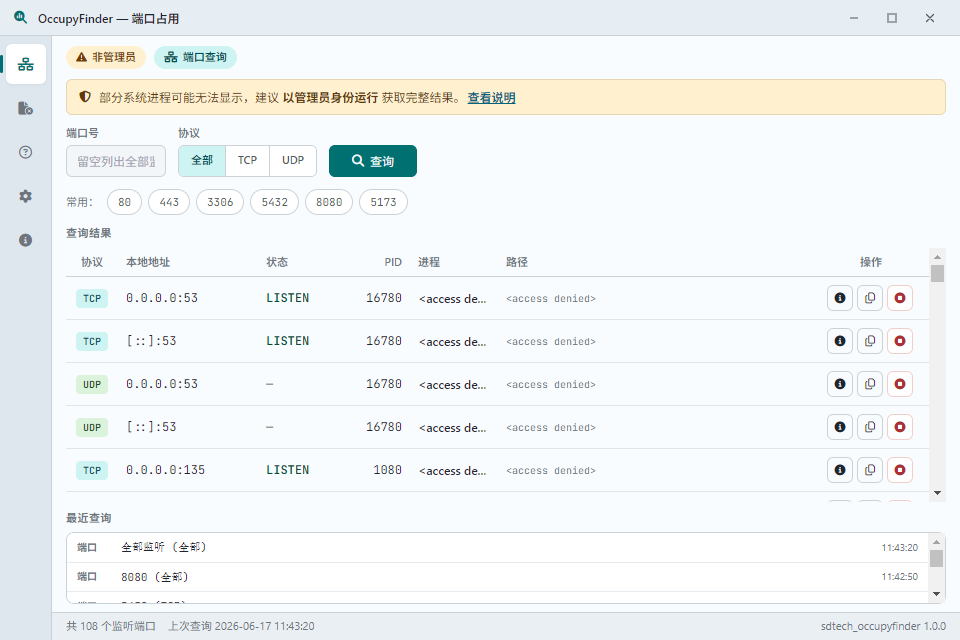

10.2 列出全部监听端口
query_port(0, "all")→ 仅 TCPLISTEN+ 全部 UDP 绑定；- 按端口排序浏览，定位异常监听；
- 截图中可见 108 条监听项，系统进程路径可能为
<access denied>。
10.3 无法删除的日志文件
query_file("D:\\logs\\app.log")→ Restart Manager 返回占用进程列表；- 若
[]→ 文件未被占用，可能是路径错误、权限或网络盘延迟； - 若有行 → 结束对应进程后再删；或关闭占用程序而非强杀。
10.4 GTest 如何验证
| 测试 | 验证点 |
|---|---|
PortQueryApiTest |
非法端口、port=0 仅 LISTEN、排序、自发进程监听 135 |
FileQueryApiTest |
空闲文件 []、共享/独占锁持有进程 |
TerminateProcessApiTest |
PID 4、自身、不存在进程 |
运行：cd Frontend && npm run test:backend。
十一、能力边界 FAQ
Q：能不能只释放端口、不杀进程？
A：当前实现不能。需自行在任务管理器结束线程/服务，或使用目标软件自带的「停止」功能。OccupyFinder 仅提供 TerminateProcess。
Q：UDP 为什么状态是 —？
A：UDP 无 TCP 式连接状态机；表项只表示「该进程绑定了此端口」。
Q：port=0 为什么 TCP 只有 LISTEN？
A：有意设计为「监听一览」；若查某端口上的所有连接（含 ESTABLISHED），请输入具体端口号。
Q：文件夹路径为什么有时失败？
A：Restart Manager 对「目录」与「文件」的支持因系统/路径而异；建议指向具体文件，或保证目录内存在可注册的文件路径。
Q：和 Linux lsof / fuser 一样吗？
A：思路类似（查端口/查文件占用），但本 DLL 仅实现 Windows；非 Win32 平台 API 返回 E_INTERNAL。
Q：数据会上传吗？
A：不会。查询与终止均在本地 DLL 完成，JSON 只经 Electron IPC 到界面。
Q：结束进程安全吗？
A：取决于您结束的进程。工具在 UI 层有确认框，DLL 层拒绝 PID 4 与自身；其余风险由操作者承担。
附录 A：API 与错误码对照
| 用户动作 | DLL 入口 | 核心 Win32 API |
|---|---|---|
| 查端口 | query_port |
GetExtendedTcpTable / GetExtendedUdpTable |
| 查文件 | query_file |
RmStartSession → RmRegisterResources → RmGetList |
| 结束进程 | terminate_process |
OpenProcess + TerminateProcess |
| 进程详情 | （内部） | QueryFullProcessImageNameW、OpenProcessToken |
| 条件 | 端口查询 | 文件查询 | 终止进程 |
|---|---|---|---|
| 参数非法 | E_INVALID_ARG |
E_INVALID_ARG |
E_PROTECTED |
| 路径不存在 | — | E_NOT_FOUND |
— |
| 无占用 | 空数组 | 空数组 | — |
| 权限不足 | 行内 <access denied> |
可能列表不全 | E_ACCESS_DENIED |
| 系统/自身 PID | — | — | E_PROTECTED |
结语
OccupyFinder 的原理可以浓缩为：
端口占用问 IP Helper 表，文件占用问 Restart Manager，进程信息问 Process API；「清理」则是经用户确认后终止进程，由内核回收端口与句柄。
读懂这三条系统接口，就读懂了本工具的能力边界：能查的是内核愿意告诉你的 PID 与连接，能放的是你愿意结束的进程。
若您想亲手试用，请参阅 《功能介绍》。若希望继续深入，可在 Microsoft Learn 查阅 GetExtendedTcpTable、Restart Manager、TerminateProcess、UIPI 等主题。
